日式畫線規

 113.9.25

上週去上家具木工乙級檢定的課程，老師推薦買松井精密的游標卡尺畫線規，可以快速又精準~~其實那畫線規我已經看了好幾年了，但看到價格就吃手阿 !只能流口水~~

而且這麼精密的游標卡尺如果摔到了，大概就毀了。但是木工畫線器常常會摔落，微調整時又需要來回敲擊，感覺還是用便宜、上手的就好啦~~

於是趁著有點小空檔就改了一個日本畫線規 + 自己做了兩個。我特別喜歡日式畫線規，因為好調、好敲、刀刃畫線夠深夠明顯。

材料使用JIS 一級的鋼尺 + 舊的鉋台 + 南洋九詹角料，畫線刀就先拿其他畫線規拆下來的頂一下。

新潟精機的15公分不銹鋼尺，特別選可以快速讀數的。

藍色的部分是用麥克筆塗，再用鎢鋼畫線針去做layout。

這是要改造的日本畫線規的竿，因為原廠竿與側板的孔位間隙太大，所以鋼尺就將直接貼到竿上面就好。用快乾點就好，但定位要很準確就是了。

因為畫線刀刀刃有厚度，所以鋼尺前面約2mm是要去除掉的。用細銼刀很容易就去掉了。

貼完的樣子。其實最麻煩的地方在於校正刻度。必須來回試驗幾次，再加上調整刀刃進刀的深度。而且，跟畫線時的手勢角度也有點關係。

。

日本畫線規出刀的樣子。

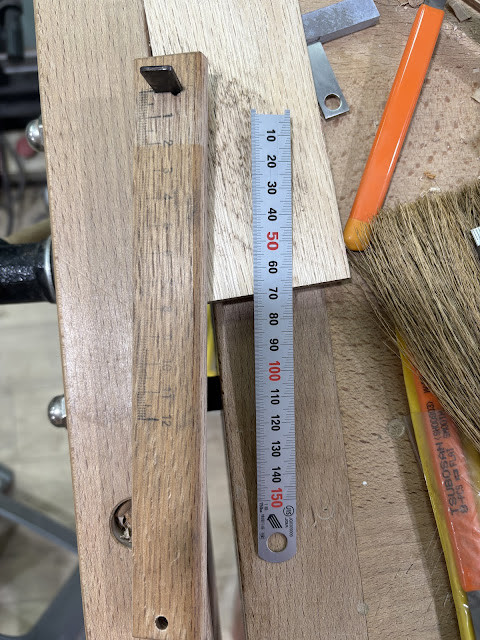

這是自己用南洋九詹做的竿。先標好要修掉的鋼尺部分，大概粗描鋼尺的位置，等下要用修邊機铣溝。

從舊鉋台取下來的白堅側板料。有種說不出來的香味。

側板上端需要修成圓弧狀，才順手。這部分就用砂帶機去快速完成了。

自己做的畫線規是採用木楔的設計。這種與螺絲金具相較，有好有壞，端看使用者的習慣。我自己是覺得用力擰緊螺絲，大拇指很痛，用木楔的話只要用木槌敲幾下就很緊了。還有一個重點：懶得去五金行配金具了，哈哈。

這張圖有個眉角，由上到下，刀刃約略往外偏了幾度。這樣做的話，配合上刀刃的斜面(面向側板)，畫線的時候，就不用對側板施力，也可以利用切割木纖維的特性，讓刀刃拉著側板去貼著物件。

做這個刀刃孔位的方式是：先鑽個小洞，再用弓鋸鋸一個斜向的鋸痕，最後用曲線鋸機(手提)的鋸片+鑿刀去清，反覆進刀測試。

實際使用上面，有尺規可以看，速度快了一半~~

之所以說一半，是因為我覺得反過來用尺直接去對刀鋒，還是最準的一種方式。

這當然與畫線規孔位是否完全垂直、正確，還有手勢有關。很多眉角的~~

-------------------------------------------

兩周後，把畫線規帶去給老師看，老師也再教了我拿規的正確手勢：食指及中指夾住側板右邊的竿，拇指跨握到側板的左側。這樣就可以很順手的在竿的兩側敲擊。

木工乙級課程一堆要重複畫線的，這樣三支規，再加上Veritas兩支規是夠用的了!(吧?)

Veritas small plow plane 3mm鉋刃製作

113.8.16

距離上次製作鉋刀，已經有6年之久了……

沒想到這一次是做西式鉋刃。

起因很簡單，因為veritas沒有做3mm的槽鉋鉋刃，所以就用手邊的日立SLD（一種相當於美國D2的高碳合金鋼）來做了兩支，一支3mm、一支2mm。後來發現small plow plane的誘導面居然比2mm寬😭，2mm刀刃沒用了，只好當紀念。

SLD的特色是因為有較大的碳化物，所以耐磨度很好，強度比A2若一些。鉻含量高，蠻抗鏽的，整個上砥石研磨的過程都沒甚麼鏽痕。但磨起來真的有點累。拿出水平轉盤砥石，才順利磨完。

SLD鋼成分表
C     1.40~1.60
Si    0.15~0.35

Mn  0.30~0.60

Cr   11.00~13.00

V     0.20~0.50

Mo  0.80~1.20

P     0.025>

S     0.10>

熱處理參數：750持溫-1050-油淬-200回火50分鐘

分段淬火：刃部油淬，尾端空冷

外型仿照veritas原廠的刀刃，左3mm右2mm。

剛剛好加熱到87度。

電爐經過程式化設定，已經達到1050終端溫度了，亮到快看不到加熱中的刀刃了。

如果不戴隔熱手套，連拿火鉗的手都會被灼傷。

油淬後的樣子，滿滿的都是碳皮，刀刃到是沒甚麼變形。

最後用家用烤箱烤一下，做個回火。

想起以前都不敢大整西式鉋刃怕打碎⋯⋯現在膽子大多了⋯⋯也是整形的知識經驗有了😄

把形狀打成日式鉋刃的凹狀，這樣磨鋼面就很輕鬆了😎

左邊是自己做的，右邊是veritas 4mm。

自己做的，在鋼面上有調整，研磨效率好多了。硬度明顯比veritas原廠的高多了。

留下一面不影響使用的碳皮，好吸吸油、防防銹。也代表是自己的作品。

厚厚的碳皮，很有手工的味道。

把四周導了個角，最討厭西式原廠鉋刃四面銳利容易傷手。

最後當然要打個1號印。然後試鉋，好用的！

這支3mm小鉋刃是要拿來考家具木工乙級中的抽屜崁槽的！

改天有空，說不定來做個一套small plow plane的特殊鉋刃囉！

鍛造所設置

 110年5月下訂的電動鍛造鎚，因為工坊一直在整理，沒有空間安置機台，所以請好友暫且收留她。好快，一放就是整整一年(真的......再次感謝)，終於也清出了空間，讓她找到了安身的地方。

古典的設計、新穎的造型，她將會是我的得力助手呢! 紀錄一下她的到來。

接下來就要忙煙囪的設置了。

在前東家的模樣。

Sunny對她很好奇阿!

——————————————————————————————————————————

112.12.28

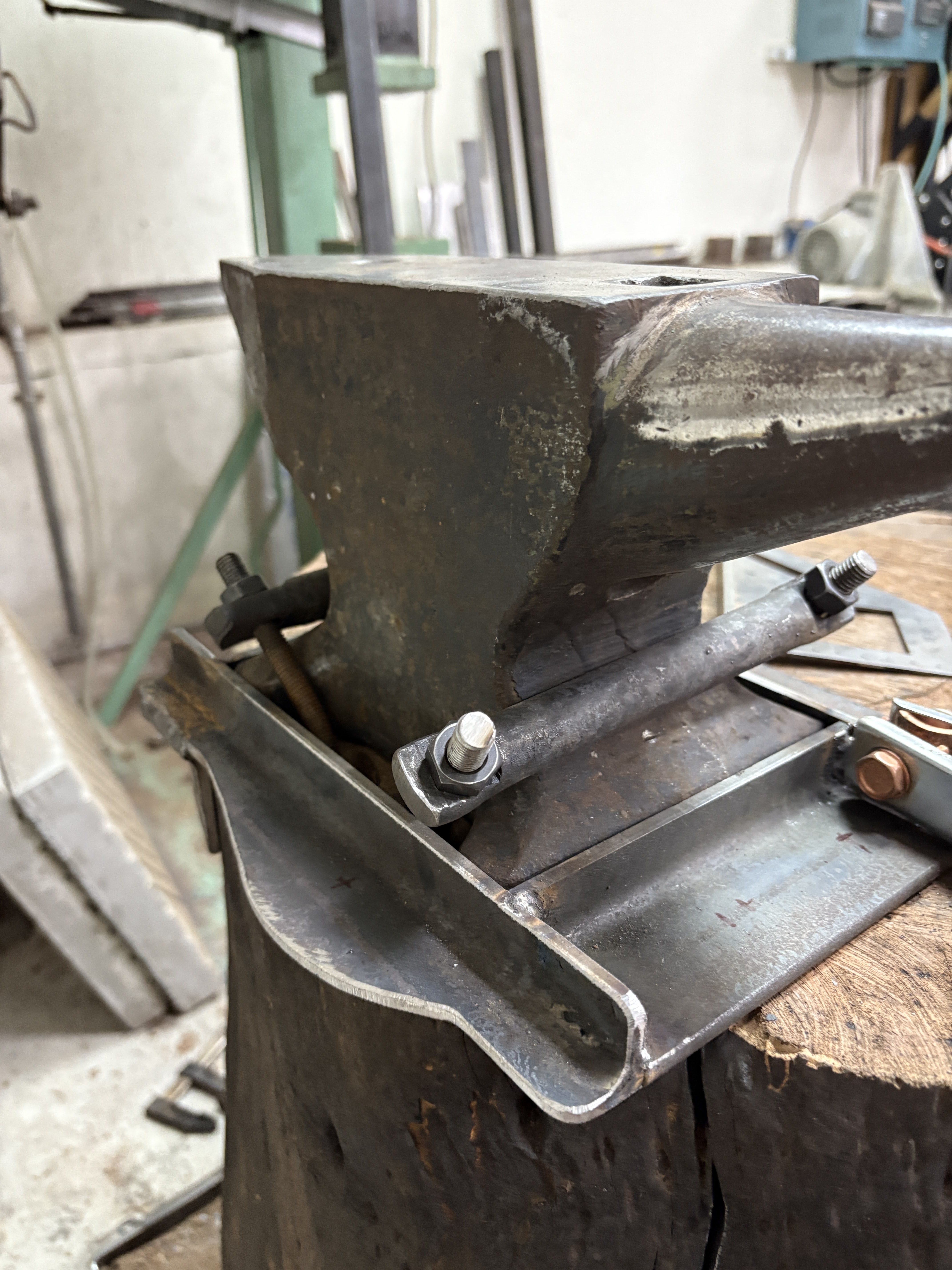

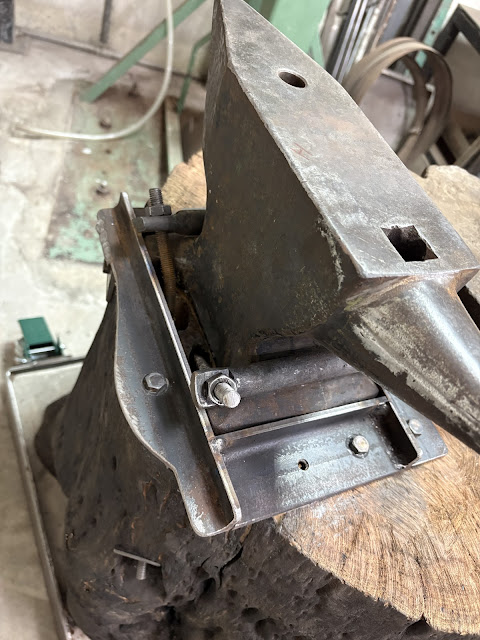

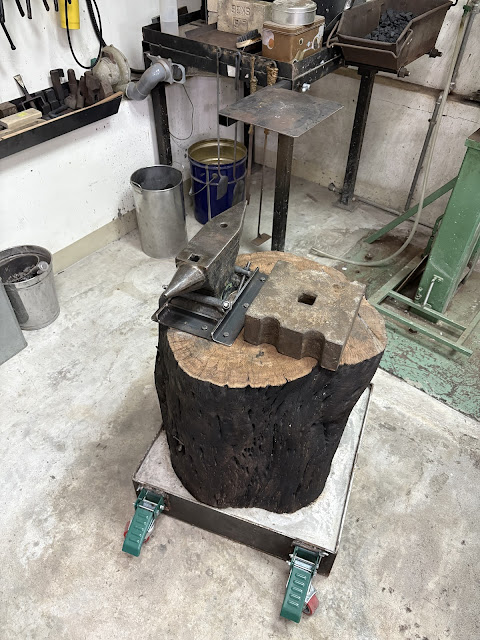

 紀錄一下鍛造所建置進度：

第二次自己銲接的作品：火鉗掛架+鎚架。上面是鎚架，尺寸是按照現有鍛造鎚去設計的。下面是火鉗架，外側掛柱較短，是掛常用的，內側掛柱較長，是掛備用的。掛柱端面做稍斜向上的蘑菇狀，以免火鉗滑落。

形制是自己設計的，主要的考量是讓自己可以單手、安全地取用。

第一次自己銲接的作品：鍛造爐的外鐵板。

11212-11301

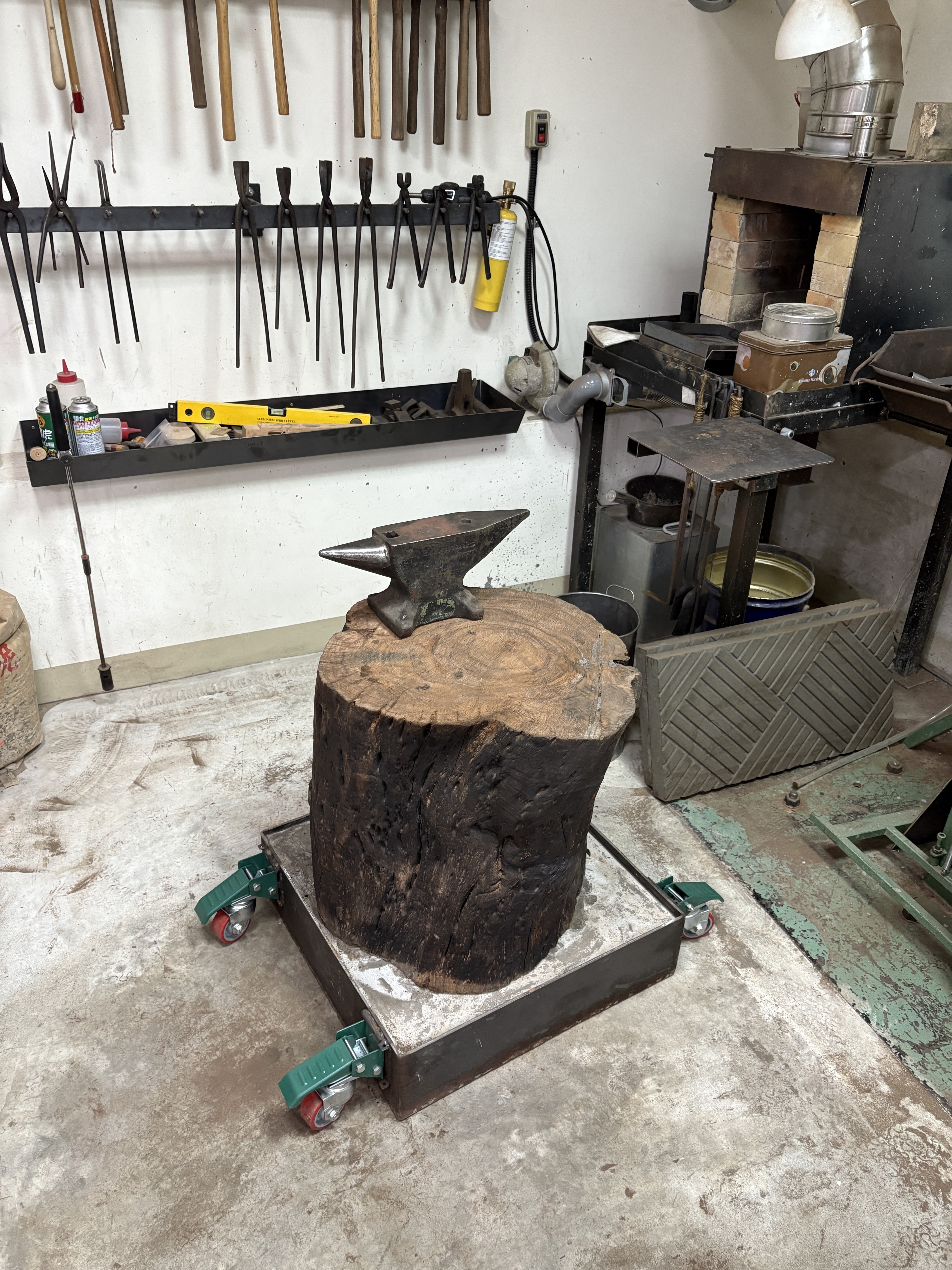

鍛造爐組好後，第一件作品是掛火鉗和鎚的掛架。考量自己的身高，是蠻符合自己取用的架子，覺得還不錯。未來，掛架會越掛越滿吧！🤣

到現在還沒買焦炭，倒是用了竹炭炭精來試燒，不知道是抽風系統效果太好，還是炭精燃燒沒什麼煙塵，第一次感覺打完鐵鼻孔還那麼乾淨，居然完全都沒有黑。之前帶防毒面具，鼻屎都是黑的。不過炭精的燃燒溫度似乎比焦炭低了許多，放在裡面怎麼鼓風，好像都不會仙女棒。下次再把炭精切的碎一點，增加一點表面積來看看能不能讓燃燒變得更猛。

不過用炭精來當燃料，對於火造算是綽綽有餘了。鍛接就不知了⋯⋯

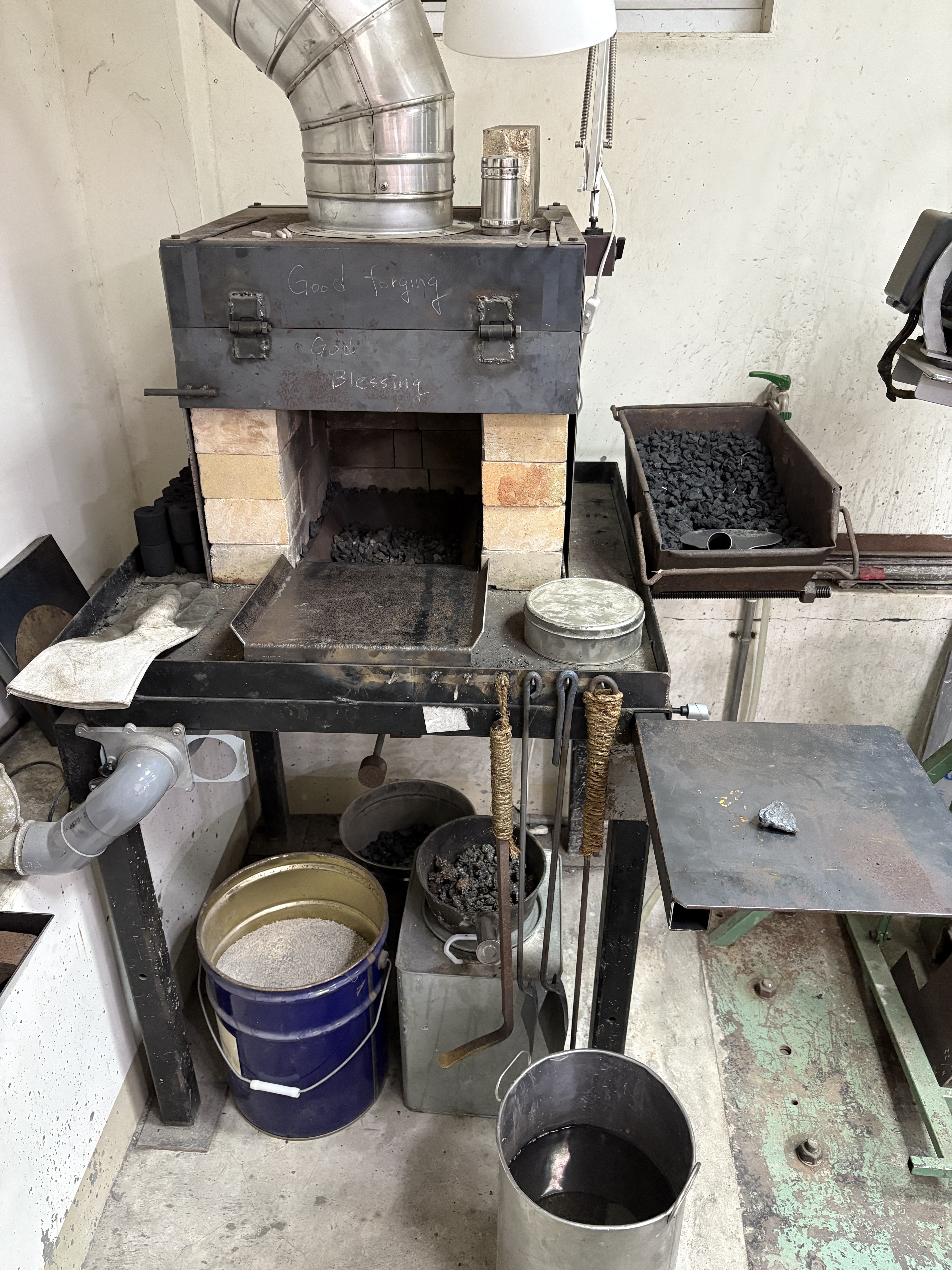

一個造了5年的爐子 終於橫空出世！

(補充紀錄一下：爐膛是從美國坐船來的、爐架是請朋友製作的、上面的風罩等等的就是自己的設計。後來想了一下，好像耐火磚可以拿掉一些，反正火室上面不用作太多隔熱，這樣也可以增加加熱物件的空間。)

(結果接下來好幾個月都是在燒垃圾、製造空氣汙染而已......)

-----------------------------------------------------------------------------------------------------------------------------

11304

電動鍛造鎚的地基

雖然我的鍛造鎚鎚頭不重，衝擊力沒有很大，但因為工作室的地板已經有點ㄆㄥ共，可能會有破裂的風險，所以還是挖了個坑，埋了個地基。凡事照標準來，雖然費事了些，但對未來長久還是好的。

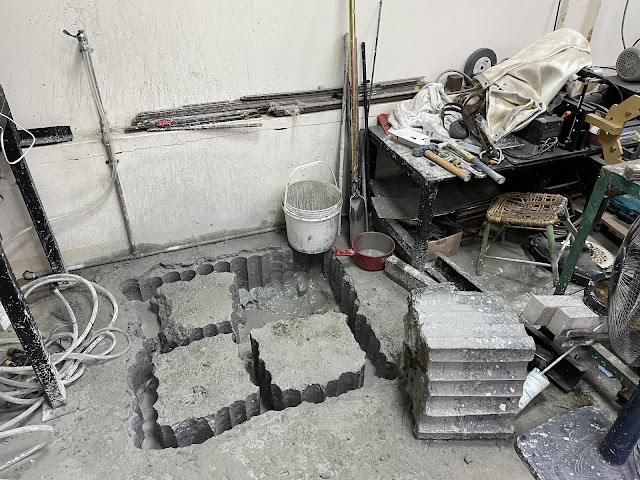

地基開挖後，才發現原來ㄆㄥ共的地板厚約40公分以上，整個筏式地基真不是蓋的難鑽，整個工程進度就延後了兩周。挖好坑之後，重新灌注水泥。新地基深約1m，灌漿後水泥厚約80cm，用鋼筋、槽鋼及螺栓做強化及固定機台。這樣的地基拿來放電動鍛造鎚應該綽綽有餘了，未來如果要換上氣動鎚應該也安了。

也順便做個砂輪機的架子，方便以後車刀刃。

(以上都是付錢請朋友做了......這些東西都交給專業的來做，省力免受傷......自己來大概就要弄個2.3年)

巨大水泥塊，後來都搬到院子裡打碎去填下陷的地層了。

挖開後，都是砂質壤土，乾乾的沒地下水。

-----------------------------------------------------------------------------------------------------------------------------

113.8.15

砂帶機配件掛架：自己買黑鐵方管銲接，總共可掛10個配件。

砂帶掛架：可掛8組砂帶(好像不太夠用)。

自己去開去彰化載回來的帶鋸機，實在太好用了，又精準又安全，又不會過熱，粉塵又少。

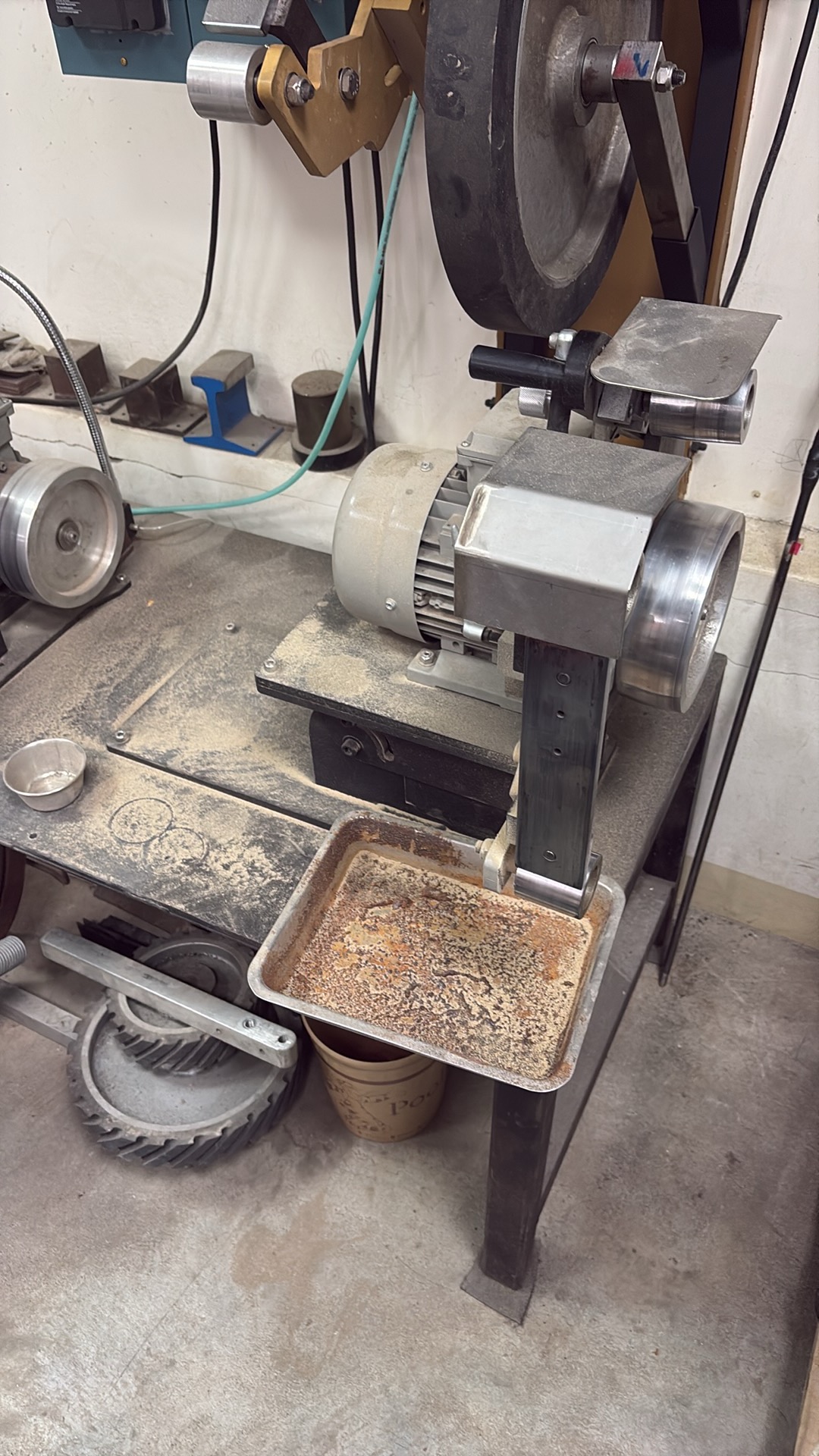

另外，也把砂帶機的變頻器裝入防塵盒中，避免金屬粉塵造成短路。防塵盒加裝空壓管，做散熱用。

---------------------------------------------------------------

淘寶買的煙囪套件來了，準備買白鐵角材來組鐵籠框，做煙囪的固定了。

煙囪的架子還在設計中，趁空檔把砂輪機的工型鋼腳座焊上了幾個鐵盤，好放置砂輪片、整石器、白青藍棒等等雜七雜八的東西，也方便取用。工型鋼腳座超級穩，砂輪機安安穩穩，磨刀更精準!
